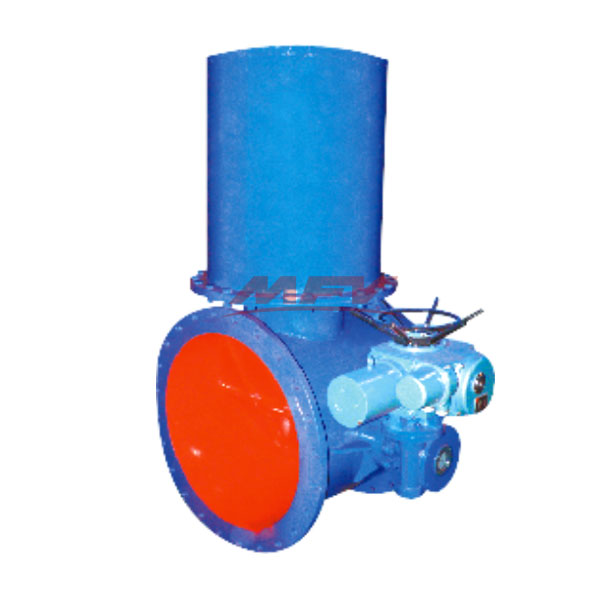

蝶式放風閥
蝶式放風閥
產品型號：FS48W
公稱通徑：DN200~1250mm
公稱壓力：PN0.1~0.25MPa
適用溫度：≤250℃
開啟角度：60°
電源電壓：380V.AC
適用介質：空氣、塵氣和其它氣體：
公稱通徑：DN200~1250mm
公稱壓力：PN0.1~0.25MPa
適用溫度：≤250℃
開啟角度：60°
電源電壓：380V.AC
適用介質：空氣、塵氣和其它氣體：
聯系購買
分享到：
主要外形及連接尺寸
| DN（mm） | PN（MPa） | L | D | D1 | D2 | b | H |
| 200 | 0.1 | 225 | 375 | 320 | 284 | 20 | 865 |
| 250 | 0.1 | 225 | 425 | 370 | 330 | 20 | 890 |
| 300 | 0.1 | 245 | 485 | 430 | 389 | 22 | 1020 |
| 250 | 0.1 | 265 | 555 | 490 | 448 | 22 | 1100 |
| 400 | 0.1 | 265 | 620 | 555 | 503 | 24 | 1225 |
| 450 | 0.1 | 285 | 645 | 600 | 570 | 24 | 1265 |
| 480 | 0.1 | 285 | 735 | 685 | 650 | 24 | 1320 |
| 500 | 0.1 | 285 | 755 | 705 | 670 | 26 | 1330 |
| 550 | 0.1 | 285 | 805 | 755 | 720 | 26 | 1360 |
| 600 | 0.1 | 285 | 850 | 795 | 745 | 28 | 1385 |
| 610 | 0.1 | 285 | 860 | 810 | 772 | 28 | 1395 |
| 650 | 0.1 | 285 | 910 | 830 | 794 | 28 | 1410 |
| 675 | 0.1 | 300 | 935 | 855 | 789 | 28 | 1425 |
| 700 | 0.1 | 300 | 980 | 890 | 845 | 30 | 1495 |
| 800 | 0.1 | 300 | 1075 | 985 | 940 | 30 | 1541 |
| 900 | 0.1 | 300 | 1190 | 1125 | 1070 | 30 | 1718 |
| 1000 | 0.1 | 410 | 1320 | 1210 | 1140 | 32 | 1650 |
| 1200 | 0.1 | 470 | 1530 | 1420 | 1350 | 36 | 1795 |
| 1250 | 0.1 | 470 | 1590 | 1475 | 1410 | 36 | 1800 |
