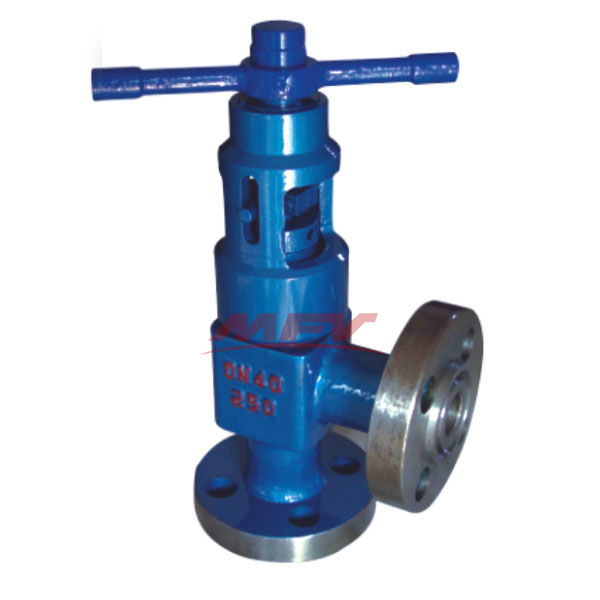

法蘭角式節流截止閥
法蘭角式節流截止閥
產品型號：J4B7Y
公稱壓力：PN16－45MPa
公稱通徑：DN25－150mm
適用介質：水、油品、天然氣等介質
適用溫度：-29～120℃
公稱壓力：PN16－45MPa
公稱通徑：DN25－150mm
適用介質：水、油品、天然氣等介質
適用溫度：-29～120℃
聯系購買
分享到：
外形及連接尺寸
| PN(MPa) | DN(mm) | L | H | Dn | D | D0 |
16 | 25 | 108 | 310 | 23 | 42 | 200 |
32 | 1 14 | 325 | 29 | 54 | 240 | |
40 | 121 | 340 | 36 | 60 | 280 | |
50 | 140 | 380 | 45 | 73 | 300 | |
65 | 165 | 3 95 | 58 | 89 | 360 | |
80 | 184 | 475 | 72 | 108 | 400 | |
100 | 229 | 495 | 90 | 133 | 450 | |
125 | 266 | 545 | 113 | 159 | 500 | |
150 | 305 | 575 | 135 | 192 | 550 | |
25 | 25 | 108 | 310 | 23 | 42 | 200 |
32 | 114 | 325 | 29 | 54 | 240 | |
40 | 121 | 340 | 36 | 60 | 280 | |
50 | 140 | 380 | 45 | 73 | 300 | |
65 | 165 | 395 | 58 | 89 | 360 | |
80 | 184 | 475 | 72 | 108 | 400 | |
100 | 229 | 495 | 90 | 133 | 450 | |
125 | 266 | 545 | 113 | 159 | 500 | |
150 | 305 | 575 | 135 | 192 | 550 |
|
