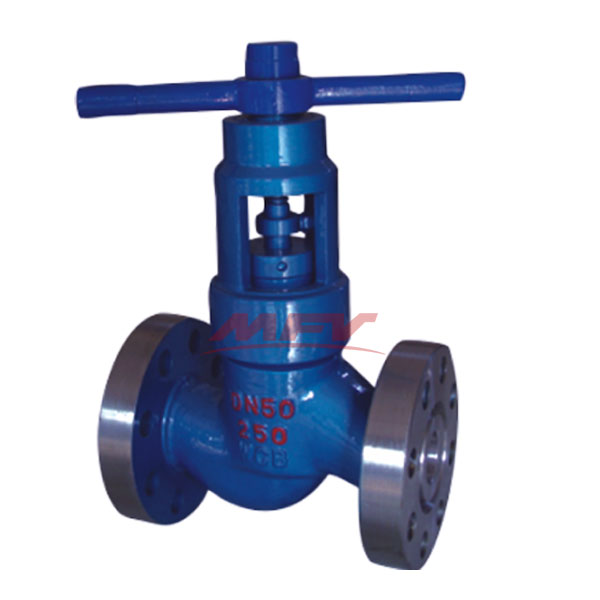

法蘭式節流截止閥
法蘭式節流截止閥
公稱通徑：DN25～100mm
公稱壓力：PN16.0～20.0MPa
連接方式：法蘭
適用介質：水、油品、天然氣等
適用溫度：-29℃~121℃
閥門制造：GB12235-1994
閥門制造：GB12235-1994
法蘭標準：GB9113
閥門試驗：GB/T13927-1992
概述
高壓平衡法蘭截止閥 J4B6Y J4B7Y參考API及有關標準優化設計而成，結構新穎，閥瓣有數個孔和上腔相通，達到上下壓力自平衡。采用復合填料，密封可靠，磨擦力小。密封采用活閥座結構。堆焊硬質合金。
外形及連接尺寸
公稱壓力 | 公稱通徑 | 尺寸（mm） | ||||||||
Do | P | D1 | D | L | b | Z-d | H | W | ||
16.0 | 25 | 22 | 50.80 | 101.5 | 150 | 120 | 35 | 4-26 | 243 | 220 |
32 | 280 | 60.32 | 111 | 160 | 135 | 35 | 4-26 | 299 | 300 | |
40 | 35 | 68.28 | 124 | 180 | 165 | 38 | 4-30 | 332 | 300 | |
50 | 47 | 95.25 | 165 | 215 | 190 | 42 | 8-26 | 367 | 320 | |
65 | 57 | 107.95 | 190.5 | 245 | 215 | 48 | 8-30 | 383 | 320 | |
80 | 73 | 123.82 | 190.5 | 240 | 260 | 46 | 8-26 | 376 | 320 | |
100 | 98 | 149.22 | 235 | 290 | 290 | 52 | 8-33 | 472 | 350 | |
25.0 | 25 | |||||||||
32 | 22 | 50.80 | 101.5 | 150 | 120 | 35 | 4-26 | 243 | 220 | |
40 | 28 | 60.32 | 111 | 160 | 135 | 35 | 4-26 | 299 | 330 | |
50 | 35 | 68.28 | 124 | 180 | 165 | 38 | 4-30 | 332 | 300 | |
65 | 47 | 95.25 | 165 | 215 | 190 | 44 | 8-26 | 367 | 320 | |
80 | 57 | 107.95 | 190.5 | 245 | 215 | 50 | 8-30 | 383 | 320 | |
100 | 70 | 136.52 | 203 | 265 | 260 | 56 | 8-33 | 376 | 320 | |
150 | 92 | 161.92 | 241.5 | 310 | 290 | 62 | 8-36 | 472 | 350 | |
主要零件材料
零件名稱 | 閥體 閥蓋 | 閥瓣 閥桿 缸套 | 填料 | 雙頭螺栓 | O型密封圈 |
材料 | 碳素鑄鋼 | 不銹鋼 | 四氟+橡膠 | 35CrMoA | 丁腈橡膠 |
|
