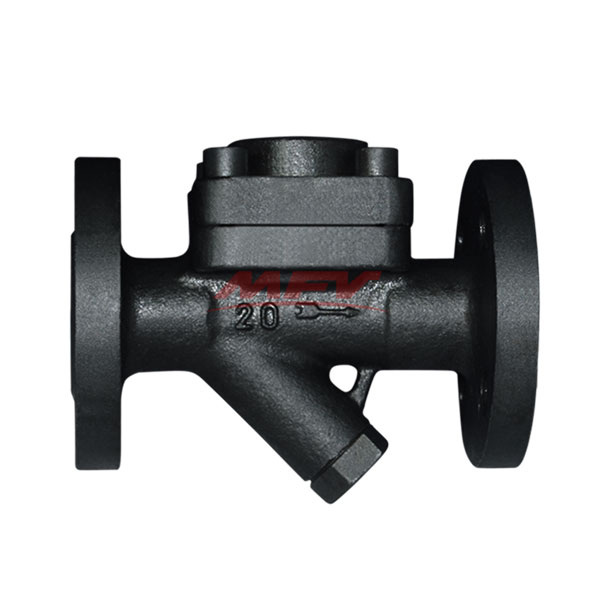

熱靜力膜盒式蒸汽疏水閥
熱靜力膜盒式蒸汽疏水閥
產品型號：CS46
公稱通徑：DN15~50mm
公稱壓力：PN0.01~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927
公稱通徑：DN15~50mm
公稱壓力：PN0.01~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927
聯系購買
分享到：
基本信息
工作原理：該閥根據腔內溫度的變化是成波紋管內感溫液體的汽化或冷凝，波紋管的內壓產生變化而驅使波紋管帶動閥芯作移位啟閉閥座孔，達到阻汽排水。
| 公稱壓力 | PN16 | PN25 | PN40 |
| 防氣阻功能 | 波紋管自控 | 波紋管自控 | 波紋管自控 |
| PMA最高允許壓力 | 1.6MPa@38℃ | 2.0MPa@38℃ | 4.1MPa@38℃ |
| PMO最大工作壓力 | 1.3MPa@315℃ | 2.0MPa@200℃ | 2.5MPa@200℃ |
| TMA最高允許溫度 | 300℃@1.1MPa | 300℃@1.1MPa | 300℃@2.6MPa |
| TMO最高工作溫度 | 250℃@1.1MPa | 250℃@1.1MPa | 250℃@2.6MPa |
主要外形尺寸
| 產品型號 | 通徑 （mm） | 連接方式 | 閥體材料 | 工作壓力范圍（MPa） | 最高允許溫度℃ | 外形尺寸 （mm） | |||
| L | H1 | H2 | W | ||||||
| CS16H-16C | 15-20 | 內螺紋 | WCB | 0.01~1.6 | 250 | 100 | 58 | 55 | 70 |
| 25 | 0.01~1.6 | 250 | 120 | 58 | 55 | 70 | |||
| 32-40 | 0.01~1.6 | 250 | 150 | 68 | 68 | 90 | |||
| 50 | 0.01~1.6 | 250 | 160 | 68 | 68 | 90 | |||
| CS46H-16C | 15-20 | 法蘭 | WCB | 0.01~2.5 | 250 | 150 | 58 | 55 | 70 |
| 25 | 0.01~2.5 | 250 | 160 | 58 | 55 | 70 | |||
| 32-50 | 0.01~2.5 | 250 | 210 | 85 | 60 | 120 | |||
