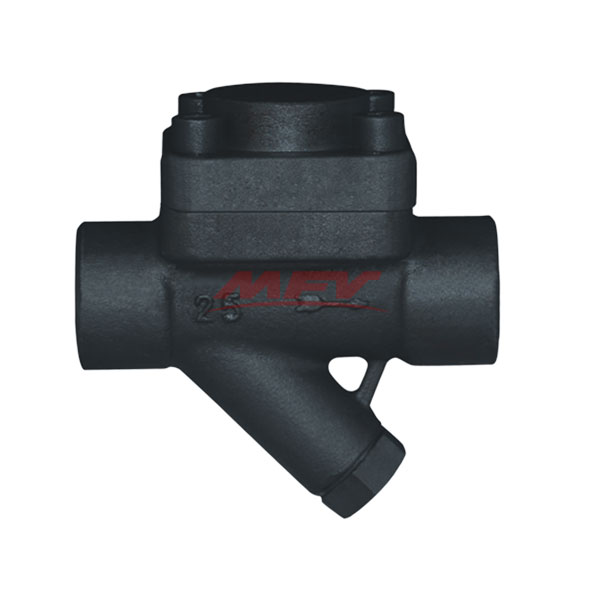

熱靜力膜盒式
熱靜力膜盒式
產品型號：CS16
公稱通徑：DN15~50mm
公稱壓力：PN0.05~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927
公稱通徑：DN15~50mm
公稱壓力：PN0.05~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927
聯系購買
分享到：
概述
熱靜力型膜盒式蒸汽疏水閥（蒸汽壓力平衡式）是節能型疏水閥。膜盒式蒸汽疏水閥的反應非常靈敏，工作時閥前存有高溫凝結水，無蒸汽泄漏，節能效果顯著。
它的優點是：自動排空氣，體積小，不怕凍，任意位置都可安裝；維護方便，在管線上可以檢查修理和更換零件；上限背壓率 ≤80% ，膜盒堅固，使用壽命較長。
主要性能和零部件
零部件名稱 | 材 料 |
閥體 閥蓋 | WCB |
膜盒 | 1Cr18Ni9Ti |
膜片 | 哈氏合金 |
閥座 | 3Cr13 |
過濾網 | 1Cr18Ni9Ti |
外型尺寸表
產品型號 | 通徑 （mm） | 連接方式 | 閥體材料 | 工作壓力 | 最高允許溫度℃ | 外形尺寸 （mm） | |||
L | H1 | H2 | W | ||||||
CS16H-16C | 15-20 | 內螺紋 | WCB | 0.05~1.6 | 250 | 100 | 58 | 55 | 70 |
25 | 0.05~1.6 | 250 | 120 | 58 | 55 | 70 | |||
32-40 | 0.05~1.6 | 250 | 150 | 68 | 68 | 90 | |||
50 | 250 | 160 | 68 | 68 | 90 | ||||
CS16Y-25C | 15-20 | 法蘭 | WCB | 0.05~2.5 | 250 | 150 | 58 | 55 | 70 |
25 | 0.05~2.5 | 250 | 160 | 58 | 55 | 70 | |||
30-50 | 0.05~2.5 | 250 | 230 | 85 | 60 | 120 | |||
