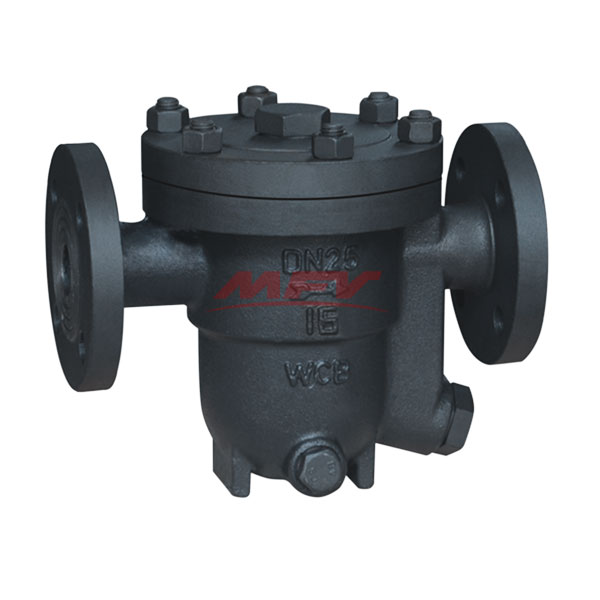

熱靜力自由浮球式蒸汽疏水閥
熱靜力自由浮球式蒸汽疏水閥
產品型號：CS41H
公稱通徑：DN15~50mm
公稱壓力：PN0.01~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927
公稱通徑：DN15~50mm
公稱壓力：PN0.01~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927
聯系購買
分享到：
概述
熱靜力自由浮球式蒸汽疏水閥是自動閥門，尤其對壓力低、排水量低和溫度穩定性要求高,不宜帶存凝結水的蒸汽設備更為適用。自由浮球式蒸汽疏水閥的主要工作原理是根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。廣泛適用于各種蒸汽管道上。
結構特點
1、能連續排水、性能穩定、排水量大、漏水量小。
2、能排連續飽和水,至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。
3、有自動排冷空氣裝置,無汽鎖現象,工作平衡無噪音。
主要外形尺寸
產品型號 | 公稱通徑 | L | D | T | G | C | n-φd | H | |
CS41H-150Lb | 1/2" | 15 | 210 | 89 | 12 | 35 | 60.5 | 4-15 | 175 |
3/4" | 20 | 210 | 98 | 12 | 43 | 70 | 4-15 | 175 | |
1" | 25 | 210 | 108 | 12 | 51 | 79.5 | 4-15 | 175 | |
CS41H-300Lb | 1/2" | 15 | 210 | 95 | 15 | 35 | 66.5 | 4-15 | 175 |
3/4" | 20 | 210 | 117 | 16 | 43 | 82.5 | 4-19 | 175 | |
1" | 25 | 210 | 124 | 18 | 51 | 89 | 4-19 | 175 | |
